В качестве теплоизоляционного слоя системы утепленного вентилируемого фасада должен применяться утеплитель, предусмотренный проектом в соответствии с теплотехническими расчетами на основании современных норм и правил.

Перед креплением утеплителя необходимо убедиться в наличии сертификата и соответствии его физико-механических свойств, принятому проектному решению.

К началу монтажа плит утеплителя захватка, на которой производятся работы, должна быть укрыта от попадания влаги на стену и плиты утеплителя. Исключением могут быть случаи, когда монтажники не покидают рабочие места до тех пор, пока все смонтированные плиты не закроют защитной пленкой, предусмотренной проектом.

Выявленные изъяны в плитном утеплителе (изгиб, деформации, неправильные размеры, повреждения) должны быть устранены, в противном случае плита утеплителя отбраковывается.

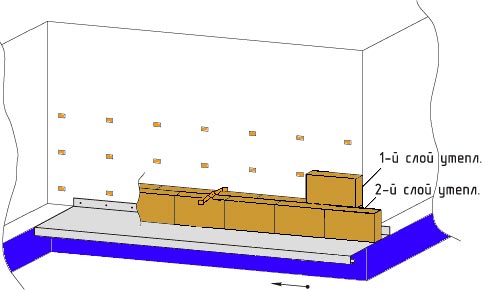

Монтаж плит утеплителя (см. рис. № N) выполняется до установки горизонтальных профилей, он начинается с нижнего ряда, который устанавливается на опорный профиль, цоколь или другую, предотвращающую от сползания, конструкцию, и ведется снизу вверх. Если плиты утеплителя устанавливаются в два ряда, следует обеспечить перевязку швов. Плиты утеплителя должны устанавливаться плотно друг к другу так, чтобы в швах не было пустот.

Крепление плит утеплителя осуществляется механическим способом с помощью специальных пластмассовых дюбелей тарельчатого типа с распорным стержнем. Вид дюбеля, его длина, глубина и диаметр отверстия, куда вставляется дюбель, определяются расчетом на стадии разработки проектно-сметной документации.

Крепление осуществляется в следующей технологической последовательности:

• установка плиты утеплителя в проектное положение
• разметка отверстий под дюбеля
• вырезка отверстий в плите утеплителя
• бурение отверстий в основании с помощью механизированного инструмента ударно-вращательного действия или алмазными сверлильными коронками с пылеотсасывающим ротором
• очистка отверстия от буровой пыли путем продувки сжатым воздухом (если бурение отверстия осуществлялось без пылеотсоса)
• забивка дюбеля в отверстие. Прижимная часть дюбеля должна плотно прилегать к плите утеплителя. Наличие зазоров недопустимо
• забивка распорного стержня во втулку дюбеля. Окончание процесса забивки стержня должно соответствовать моменту, когда торец стержня перестает выступать над прижимной частью дюбеля
• длину дюбеля и распорного стержня следует назначать с учетом толщины закрепляемой плиты утеплителя
• глубина заделки пластмассового дюбеля тарельчатого типа в несущее основание должна быть не менее 30 мм

При креплении плит теплоизоляции с помощью специальных пластмассовых дюбелей тарельчатого типа необходимо соблюдать требования, приведенные в табл. №.12.

В случае применения ветро-влагозащитной пленки установленные плиты утеплителя сначала крепятся к основанию только двумя дюбелями каждая плита и только после укрытия нескольких рядов пленкой устанавливаются остальные, предусмотренные проектом дюбели. Полотнища пленки устанавливаются с перехлестом 100 мм.

Для обеспечения высокого качества выполнения слоя теплозащиты и сохранения его теплотехнических свойств необходимо соблюдать следующие условия:

• при креплении плит утеплителя необходимо обеспечивать «перевязку» стыков (по типу кирпичной кладки)
• не допускать ширину щелей на стыках между плитами более 2 мм, а более широкие заполнять специально нарезанными полосами из материала этого же утеплителя
• крепление плит утеплителя осуществлять дюбелями, указанными в проекте, в количестве не менее 4 шт. на плиту

ПРИМЕЧАНИЕ: ДОПУСКАЕТСЯ КРЕПЛЕНИЕ УТЕПЛИТЕЛЯ ПЕРЕД МОНТАЖОМ КРОНШТЕЙНОВ. В ЭТОМ СЛУЧАЕ, В МЕСТАХ КРЕПЛЕНИЯ КРОНШТЕЙНОВ К ОСНОВАНИЮ, В ПЛИТЕ К УТЕПЛИТЕЛЯ ВЫРЕЗАЮТСЯ ОТВЕРСТИЯ, И ПОСЛЕ МОНТАЖА КРОНШТЕЙНОВ, ОТВЕРСТИЯ ЗАПОЛНЯЮТСЯ МАТЕРИАЛОМ ИЗ ЭТОГО ЖЕ УТЕПЛИТЕЛЯ.
